Implementasi BIM untuk Efisiensi Proyek Renovasi Modern

Building Information Modeling (BIM) telah mentransformasi cara industri konstruksi merancang dan membangun struktur baru. Namun, implementasi BIM dalam proyek renovasi – yang seringkali lebih kompleks karena adanya keterbatasan struktur yang ada – kini semakin mendapat perhatian sebagai solusi untuk mengatasi tantangan spesifik dalam proyek modifikasi bangunan. Artikel ini mengulas bagaimana teknologi BIM memberikan nilai tambah signifikan dalam proyek renovasi modern.

Berbeda dengan konstruksi baru, proyek renovasi menghadapi tantangan unik berupa ketidakpastian kondisi eksisting, dokumentasi yang tidak lengkap, dan kebutuhan untuk meminimalkan gangguan pada pengguna bangunan. BIM, dengan kemampuannya menciptakan representasi digital komprehensif dari karakteristik fisik dan fungsional bangunan, menawarkan solusi presisi untuk menghadapi kompleksitas ini.

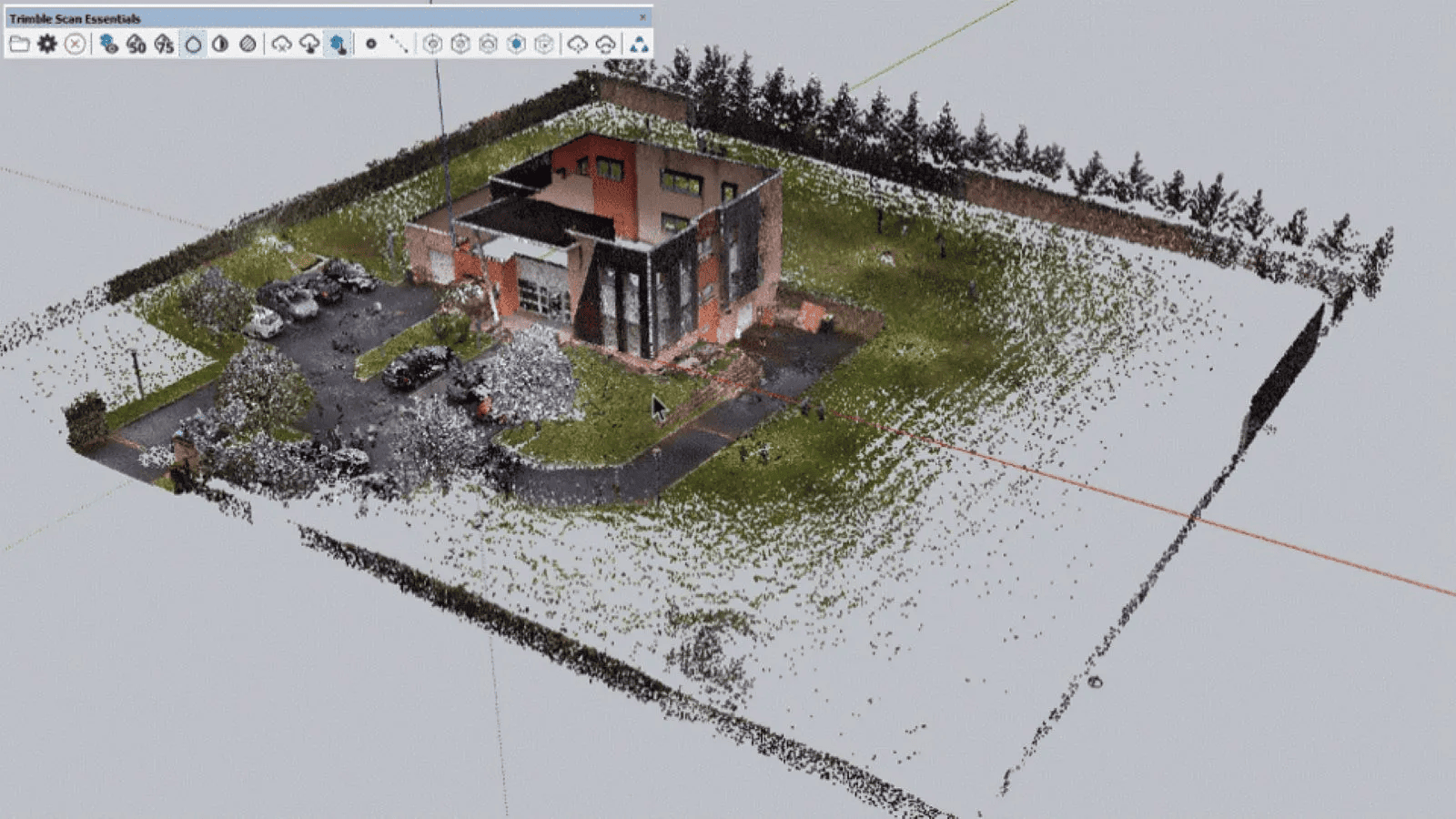

Visualisasi 3D model BIM untuk proyek renovasi gedung perkantoran

Mengapa BIM Vital untuk Proyek Renovasi Modern

Dalam konteks renovasi, BIM bukan sekadar alat visualisasi, tetapi platform terintegrasi yang menawarkan berbagai keuntungan strategis. Studi terbaru dari Universitas Indonesia dan Institut Teknologi Bandung menunjukkan bahwa implementasi BIM dalam proyek renovasi di Indonesia dapat menghasilkan penghematan biaya hingga 18% dan pengurangan waktu pengerjaan sekitar 22% dibandingkan dengan pendekatan konvensional.

• Dokumentasi Akurat Kondisi Eksisting - Teknologi pemindaian laser 3D terintegrasi dengan BIM memungkinkan penciptaan model as-built presisi hingga toleransi milimeter
• Deteksi Konflik Dini - Identifikasi tabrakan antara sistem baru dan infrastruktur eksisting sebelum konstruksi dimulai, mengurangi perubahan di lapangan hingga 65%
• Perencanaan Tahapan Lebih Baik - Simulasi urutan konstruksi memungkinkan analisis dampak setiap fase pada pengguna bangunan
• Komunikasi Stakeholder yang Ditingkatkan - Visualisasi intuitive memudahkan pemilik bangunan, kontraktor, dan pengguna memahami lingkup pekerjaan
• Pengelolaan Risiko Lebih Efektif - Antisipasi potensi masalah struktural dan teknis sebelum pekerjaan dimulai
• Keberlanjutan Ditingkatkan - Analisis terhadap kinerja energi dan pilihan material mendukung renovasi yang lebih ramah lingkungan

Proses Implementasi BIM dalam Proyek Renovasi

Menerapkan BIM dalam proyek renovasi melibatkan serangkaian tahapan strategis. Berdasarkan praktik terbaik dari proyek-proyek renovasi sukses di Indonesia, pendekatan sistematis berikut direkomendasikan:

1. Akuisisi Data dan Pemodelan Kondisi Eksisting

Langkah awal krusial dalam proyek renovasi berbasis BIM adalah menciptakan model digital akurat dari kondisi bangunan saat ini. Teknologi yang semakin mudah diakses telah mendukung proses ini:

• Pemindaian Laser 3D - Menciptakan point cloud detail dengan akurasi ±2mm, menangkap dimensi dan geometri eksisting
• Fotogrametri - Penggunaan foto digital untuk membuat model 3D, terutama efektif untuk elemen fasad dan detail arsitektural
• Integrasi Dokumen Historis - Digitalisasi gambar dan dokumen konstruksi lama dengan verifikasi lapangan
• Survei Georeferensi - Memastikan model berada dalam sistem koordinat yang benar, penting untuk renovasi dengan perluasan area

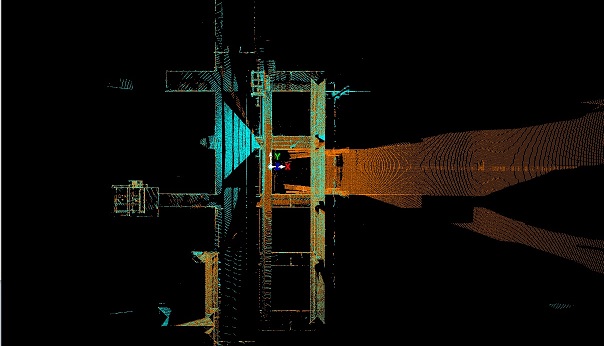

Proses pemindaian laser 3D untuk menciptakan point cloud bangunan eksisting

Dalam kasus proyek renovasi Gedung Heritage Bank Mandiri di Jakarta, kombinasi pemindaian laser dan survei tradisional menghasilkan model as-built dengan perbedaan maksimal 5mm dari kondisi aktual, memungkinkan perencanaan modifikasi struktural dengan presisi tinggi meski bekerja dengan bangunan berumur 80 tahun.

2. Perencanaan dan Desain Renovasi Terintegrasi

Dengan model kondisi eksisting sebagai fondasi, tim desain dapat mengembangkan solusi renovasi yang mempertimbangkan semua konstrain yang ada. Keunggulan pendekatan BIM dalam fase ini adalah:

• Kolaborasi Multi-disiplin - Arsitek, engineer struktur, MEP, dan spesialis lain bekerja pada model terintegrasi
• Simulasi Skenario - Evaluasi beberapa alternatif desain dengan analisis dampak komprehensif
• Validasi Persyaratan Regulasi - Verifikasi otomatis terhadap kode bangunan dan persyaratan aksesibilitas
• Analisis Struktural Real-time - Evaluasi dampak modifikasi pada integritas struktural bangunan eksisting
• Integrasi Sistem Building Physics - Simulasi pencahayaan, akustik, dan performa termal untuk renovasi yang nyaman

BIM memungkinkan kita melihat masa lalu dan masa depan bangunan secara simultan. Dengan pemahaman komprehensif tentang kondisi eksisting, kita dapat merancang intervensi yang tepat dengan keyakinan yang jauh lebih tinggi.

— Ir. Andika Pratama, Konsultan BIM Senior

3. Perencanaan Konstruksi dan Logistik

Penjadwalan dan perencanaan logistik sering menjadi tantangan terbesar dalam proyek renovasi, terutama untuk bangunan yang tetap beroperasi selama konstruksi. BIM 4D (integrasi timeline) dan 5D (integrasi biaya) memberikan keunggulan signifikan:

• Simulasi Timeline Konstruksi - Visualisasi sekuensial proses renovasi dengan mempertimbangkan ketergantungan antar aktivitas
• Perencanaan Area Kerja - Optimasi ruang yang terbatas pada lokasi renovasi dan zonasi untuk meminimalkan gangguan
• Mitigasi Risiko Gangguan - Identifikasi potensi dampak pada operasional bangunan dan pengembangan strategi mitigasi
• Analisis Value Engineering - Evaluasi alternatif material dan metode dari perspektif biaya siklus hidup
• Logistik Just-in-Time - Koordinasi pengiriman material dan peralatan sesuai kebutuhan aktual di lapangan

Pada proyek renovasi Rumah Sakit Cipto Mangunkusumo Wing A, implementasi BIM 4D memungkinkan rumah sakit tetap beroperasi sepanjang proses renovasi 18 bulan dengan gangguan minimal. Simulasi terperinci mengidentifikasi bahwa penggunaan prefabrikasi untuk komponen tertentu dapat mengurangi waktu kerja di lokasi hingga 35%.

4. Eksekusi dan Monitoring Konstruksi

Fase implementasi renovasi mendapat manfaat signifikan dari integrasi BIM dengan teknologi lapangan, memastikan pelaksanaan sesuai dengan desain digital yang presisi:

• Augmented Reality (AR) di Lapangan - Overlay model BIM pada lingkungan nyata untuk panduan instalasi presisi
• Tracking Progress Real-time - Pembaruan status konstruksi pada model BIM melalui survei mobile dan IoT
• Manajemen Perubahan Terintegrasi - Proses RFI (Request for Information) dan perubahan desain yang terhubung langsung dengan model
• Quality Assurance Digital - Verifikasi pekerjaan terhadap toleransi yang ditentukan dalam model
• Dokumentasi As-built Dinamis - Pembaruan model terus-menerus untuk mencerminkan kondisi aktual

Adopsi teknologi pendukung BIM di lapangan menjadi semakin mudah dengan tersedianya aplikasi mobile yang terjangkau. Proyek renovasi Plaza Indonesia mengimplementasikan sistem tablet AR untuk memandu pekerja dalam instalasi sistem MEP kompleks di ruang yang terbatas, mengurangi kesalahan pemasangan hingga 92% dibandingkan dengan metode konvensional.

5. Integrasi dengan Facility Management

Nilai BIM berlanjut setelah renovasi selesai, menawarkan fondasi solid untuk manajemen fasilitas yang lebih efisien:

• Transfer Data Komprehensif - Semua informasi teknis dari proyek renovasi tersedia untuk tim operasional
• Perencanaan Maintenance Presisi - Jadwal pemeliharaan berdasarkan lokasi dan spesifikasi aktual komponen
• Manajemen Aset Digital - Tracking komponen bangunan dengan history lengkap dan informasi garansi
• Respon Darurat yang Ditingkatkan - Akses cepat ke informasi lokasi utilitas penting dan sistem keselamatan
• Fondasi untuk Renovasi Masa Depan - Data akurat menjadi baseline untuk modifikasi selanjutnya

Tantangan dan Solusi dalam Implementasi BIM untuk Renovasi

Meskipun manfaatnya substansial, penerapan BIM dalam proyek renovasi di Indonesia masih menghadapi beberapa hambatan spesifik. Berikut tantangan utama dan solusi praktis yang telah terbukti efektif:

• Keterbatasan Data Eksisting - Solusi: Kombinasi teknologi pemindaian dengan verifikasi lapangan selektif untuk area kritis
• Investasi Awal Tinggi - Solusi: Pendekatan bertahap dengan prioritas pada fungsi BIM yang memberikan nilai tertinggi dalam konteks spesifik proyek
• Kesenjangan Keterampilan - Solusi: Program pelatihan targeted dan kolaborasi dengan konsultan BIM berpengalaman
• Resistensi Perubahan - Solusi: Demonstrasi ROI dengan pilot project dan dokumentasi studi kasus lokal
• Interoperabilitas Sistem - Solusi: Standarisasi format file dan protokol pertukaran data di awal proyek

Pada konteks regulasi Indonesia, asosiasi industri seperti AAUI (Asosiasi Ahli Utilitas Indonesia) dan IAI (Ikatan Arsitek Indonesia) telah mengembangkan panduan implementasi BIM yang sensitif terhadap kondisi lokal, membantu menjembatani gap antara standar internasional dengan realitas praktik di lapangan.

Studi Kasus: Renovasi Plaza Indonesia, Jakarta

Untuk memberikan gambaran konkret tentang keberhasilan implementasi BIM dalam proyek renovasi besar, berikut rangkuman studi kasus renovasi Plaza Indonesia yang diselesaikan pada akhir 2023:

• Lingkup Proyek: Renovasi mall seluas 77,000 m² termasuk area retail, sistem MEP, dan fasad, semuanya dilakukan dengan mall tetap beroperasi
• Tantangan Utama: Dokumentasi as-built yang tidak lengkap, jadwal ketat 14 bulan, dan kebutuhan untuk meminimalkan gangguan pada tenant
• Pendekatan BIM: Pemindaian laser 3D komprehensif, model 7D terintegrasi (termasuk keberlanjutan dan analisis siklus hidup), dan implementasi AR untuk konstruksi
• Hasil Terukur: Penyelesaian 12% lebih cepat dari rencana awal, pengurangan RFI 73%, pengurangan pemborosan material 24%, dan penghematan biaya keseluruhan 15%
• Manfaat Berkelanjutan: Model as-built akurat menjadi fondasi untuk sistem FM digital dengan efisiensi operasional 28% lebih tinggi

Faktor kunci keberhasilan dalam proyek ini adalah komitmen awal seluruh stakeholder terhadap workflow BIM, pelatihan intensif tim kontraktor, dan implementasi platform kolaborasi cloud yang memungkinkan koordinasi real-time antar semua pihak terlibat.

Rekomendasi Implementasi untuk Proyek Renovasi Skala Menengah

Sementara proyek besar telah menunjukkan keberhasilan implementasi BIM komprehensif, perusahaan konstruksi skala menengah dapat mengadopsi pendekatan bertahap dengan fokus pada komponen BIM yang memberikan nilai tertinggi:

• Prioritaskan pemodelan 3D akurat untuk area kompleks dan deteksi konflik sebagai manfaat utama
• Investasi awal dalam pelatihan 2-3 staf inti sebagai BIM champions yang akan memimpin implementasi
• Manfaatkan layanan BIM outsourcing untuk fungsi spesifik seperti pemindaian laser, daripada investasi besar pada peralatan
• Tetapkan ekspektasi ROI yang realistis dengan mengidentifikasi metrics sukses spesifik sebelum proyek dimulai
• Mulai dengan proyek pilot yang memiliki kompleksitas moderat untuk membangun kepercayaan dan kemampuan tim

Kunci keberhasilan implementasi BIM dalam renovasi bukan pada adopsi semua fitur sekaligus, tetapi pada identifikasi fungsi spesifik yang menyelesaikan tantangan terbesar dalam proyek Anda, kemudian berkembang dari sana.

— Maya Wulandari, BIM Manager, PT Konstruksi Digital Indonesia

Tren Masa Depan BIM dalam Proyek Renovasi

Perkembangan teknologi terus memperluas kapabilitas BIM untuk proyek renovasi. Beberapa tren yang akan semakin relevan dalam konteks Indonesia meliputi:

• Digital Twin Dinamis - Model BIM yang terus diperbarui melalui sensor IoT, mencerminkan kondisi bangunan secara real-time
• Integrasi AI dan Machine Learning - Algoritma prediktif untuk mengidentifikasi kebutuhan maintenance dan mencegah kegagalan sistem
• Realitas Campuran (Mixed Reality) - Kombinasi AR dan VR untuk visualisasi holistik dan simulasi pengalaman pengguna paska-renovasi
• Blockchain untuk Verifikasi - Sistem terdesentralisasi untuk memvalidasi kualitas dan asal material dalam rantai pasok renovasi
• BIM untuk Analisis Keberlanjutan - Tools terintegrasi untuk evaluasi embodied carbon dan dampak lingkungan renovasi vs pembangunan baru

Kesimpulan

Implementasi BIM dalam proyek renovasi menawarkan paradigma baru yang mengatasi kompleksitas unik dalam memodifikasi struktur eksisting. Dengan menciptakan representasi digital yang komprehensif dan akurat, BIM memungkinkan perencanaan lebih presisi, eksekusi lebih efisien, dan hasil akhir berkualitas lebih tinggi.

Untuk industri konstruksi Indonesia yang diproyeksikan akan mengalami peningkatan signifikan dalam proyek renovasi dan retrofitting gedung selama dekade mendatang, adopsi BIM bukan lagi sekadar opsi teknologi, tetapi kebutuhan strategis untuk tetap kompetitif. Perusahaan yang investasi dalam kapabilitas ini sekarang akan memposisikan diri pada garis depan transformasi digital yang tak terelakkan dalam sektor konstruksi.

Dengan pendekatan sistematis yang memprioritaskan kebutuhan spesifik proyek, kolaborasi multi-disiplin, dan peningkatan kapasitas berkelanjutan, implementasi BIM dalam renovasi akan menghasilkan bangunan yang tidak hanya diperbaharui secara fisik, tetapi juga dioptimalkan untuk kinerja, keberlanjutan, dan nilai jangka panjang.
